Mạch Điều Khiển Motor Cổng Lùa YH Đài Loan

Mạch Điều Khiển Motor Cổng Lùa YH Đài Loan – Giải Pháp Chuẩn Cho Motor 1HP – 2HP – 1/2HP – 1.5HP

Nếu bạn đang setup hoặc thay thế mạch điều khiển cho motor cổng lùa thì mạch YH Đài Loan đúng nghĩa là “best choice”. Độ ổn định cao, tuổi thọ bền, khả năng tương thích toàn dải công suất từ 1/2HP – 1HP – 1.5HP – 2HP khiến dòng mạch này gần như thống trị thị trường Việt Nam.
Và nếu bạn muốn một nơi có hàng sẵn – chính hãng – bảo hành nghiêm túc – hỗ trợ kỹ thuật nhanh, thì Minh Nghĩa Door là nơi bạn nên chốt đơn ngay cho đỡ lăn tăn.

Mạch Điều Khiển Motor Cổng Lùa YH Đài Loan Là Gì?

Mạch điều khiển motor cổng lùa YH là bộ trung tâm xử lý, điều khiển toàn bộ hoạt động của motor cổng lùa: đóng, mở, đảo chiều, chống kẹt, kết nối remote, cảm biến an toàn, đèn báo, giới hạn hành trình,…

Ví nó như “bộ não” của motor hoàn toàn không sai. Motor mạnh tới đâu mà mạch điều khiển yếu thì vẫn lỗi như thường.

Vì Sao Mạch YH Đài Loan Được Chuộng Nhất Thị Trường?

1) Siêu bền – chống cháy nổ – hoạt động ổn định 24/7

Mạch YH được thiết kế theo tiêu chuẩn Đài Loan:

• Tụ lọc và IC chống nhiễu chất lượng cao

• Bo mạch phủ chống ẩm

• Chịu tải tốt với motor công suất lớn

• Hoạt động ngoài trời không sợ môi trường bụi – nóng – ẩm

Nói ngắn gọn: xài mạch YH rất khó hư nếu sử dụng đúng kỹ thuật.

2) Tương thích mọi công suất từ nhỏ đến lớn

Mạch YH support cực rộng:

• Motor 1/2HP

• Motor 1HP

• Motor 1.5HP

• Motor 2HP

Điều này giúp chủ nhà, công ty, xưởng, kho bãi chọn motor linh hoạt mà không lo phải đổi mạch.

3) Tự động học hành trình – vận hành cực êm

Chức năng học hành trình tự động giúp cửa chạy mượt, giảm rung, giảm sốc và tăng tuổi thọ bánh răng – ray trượt.

4) Tích hợp đầy đủ chức năng an toàn

• Tự dừng khi gặp vật cản

• Kết nối cảm biến an toàn

• Tích hợp điều khiển từ xa

• Kết nối đèn báo hiệu

• Tự động đóng sau thời gian đặt trước

5) Linh kiện thay thế dễ tìm

Nhờ phổ biến, mạch YH luôn có sẵn linh kiện, relay, tụ, remote, đảm bảo sửa chữa nhanh – không bị đội giá.

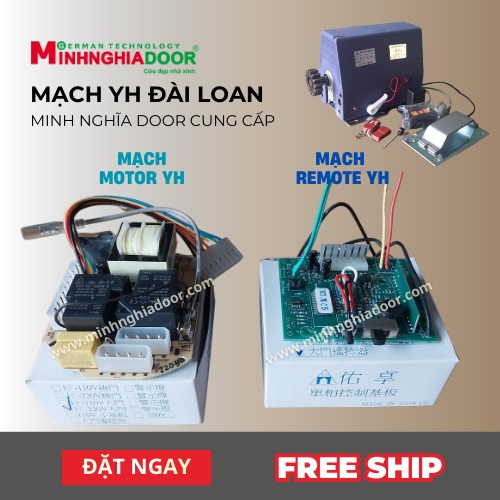

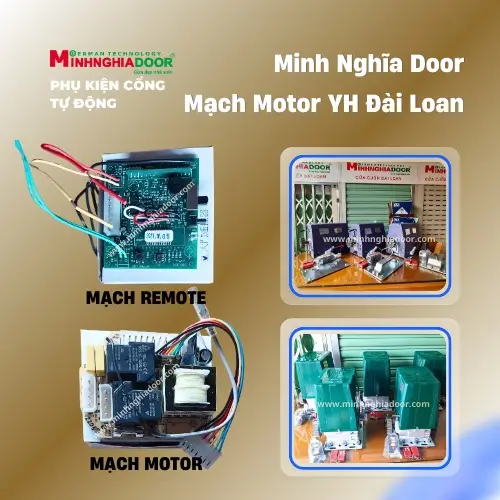

Cấu Tạo Mạch Điều Khiển Motor Cổng Lùa YH Đài Loan

Dòng mạch YH gồm hai phần chính:

• Mạch Remote (bo điều khiển tín hiệu)

• Mạch Motor (bo công suất)

Dựa vào hình bạn cung cấp, ta có thể phân tích như sau:

1) Mạch Remote YH

Chức năng:

• Nhận tín hiệu từ remote

• Lọc nhiễu và mã hóa tín hiệu

• Gửi lệnh sang bo công suất motor

Đặc điểm:

• Nhận tín hiệu xa

• Lọc nhiễu cực tốt

• Chống trùng tần số

• Lưu được nhiều remote cho nhiều người sử dụng

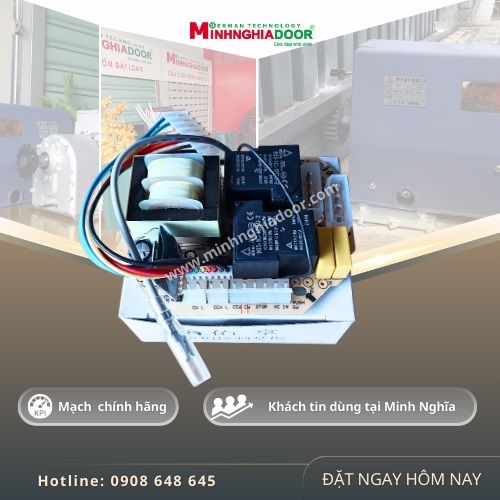

2) Mạch Motor (Bo công suất)

Chức năng:

• Chia pha motor

• Điều khiển chiều quay

• Bảo vệ quá tải

• Quản lý điểm dừng – hành trình

• Kết nối cảm biến an toàn

Điểm mạnh:

• Relay lớn chịu tải cao

• Tụ công suất chuẩn

• Chạy motor mượt ngay cả khi có tải nặng

• Chống cháy nổ do quá dòng

Thông Số Kỹ Thuật Mạch Điều Khiển Motor Cổng Lùa YH Đài Loan

Xem thêm động cơ chính hãng: motor cổng lùa YH Đài Loan  motor cổng lùa yh 2hp

Ưu Điểm Khi Dùng Mạch YH Cho Motor Cổng Lùa

1) Độ bền top 1 phân khúc

Nói thật: dòng này chạy 5–7 năm chưa chắc bạn phải đụng tới.

2) Tương thích hầu hết motor thị trường

Có nhiều motor Trung Quốc – Ý – Malaysia vẫn cắm chung mạch YH bình thường.

3) Sửa chữa dễ, linh kiện rẻ

Cháy relay – thay relay.
Bị nhiễu – thay IC lọc.
Tụ yếu – thay nhanh trong 5 phút.

4) Lắp đặt nhanh – cấu hình đơn giản

Kỹ thuật chỉ cần:

• Cấp nguồn

• Đấu dây motor

• Đơn vị hành trình

• Học hành trình

• Test remote

Là chạy ngay.

Lỗi Thường Gặp Trên Mạch Motor Cổng Lùa YH Và Cách Xử Lý

1) Motor không chạy – nhưng đèn nguồn sáng

Nguyên nhân:

• Relay hỏng

• Tụ yếu

• Đứt dây pha

Xử lý: thay relay – kiểm tra tụ – kiểm tra dây.

2) Motor chạy nhưng không dừng hành trình

Nguyên nhân:

• Công tắc hành trình hỏng

• Dây hành trình sai cực

• Bụi bẩn che cảm biến

Xử lý: vệ sinh – kiểm tra – thay mới.

3) Remote bấm không ăn

Nguyên nhân:

• Lỗi mạch remote

• Chưa nhận mã

• Sóng nhiễu

Xử lý: thêm anten – học lại remote – thay IC nhận.

4) Cửa chạy bị giật

Nguyên nhân:

• Tụ yếu

• Cài đặt hành trình sai

• Motor bị bó cơ

Giải pháp: thay tụ – học hành trình lại.

Mạch Điều Khiển Motor Cổng Lùa YH Đài Loan Phù Hợp Cho Những Dòng Motor Nào?

• Motor YH chính hãng

• Motor Lùa Đài Loan

• Motor Lùa Ý – Malaysia tương thích chuẩn

• Motor Lùa Trung Quốc (hầu hết chạy được)

• Motor cổng nặng lên tới 2000kg (dòng 2HP)

Minh Nghĩa Door – Nhà Cung Cấp Mạch Motor YH Đài Loan Uy Tín Tại TP.HCM

Không phải nói quá, Minh Nghĩa Door đang thuộc top những đơn vị cung cấp motor cổng – linh kiện – mạch điều khiển uy tín tại miền Nam.

Lý do nên mua mạch YH tại Minh Nghĩa Door:

• Hàng 100% chính hãng Đài Loan

• Có đầy đủ mạch 1/2HP – 1HP – 1.5HP – 2HP

• Bảo hành 12–24 tháng

• Hỗ trợ kỹ thuật tận nơi

• Lắp ráp – sửa chữa – test mạch ngay tại cửa hàng

• Xuất hóa đơn – chứng từ đầy đủ

• Giá tốt cho đại lý – thợ điện – đội thi công

Bảng Giá Mạch Điều Khiển Motor Cổng Lùa YH Đài Loan 2025 (Tham Khảo)

Lưu ý: Giá có thể thay đổi theo thời điểm và chương trình ưu đãi.

Hướng Dẫn Đấu Dây Mạch Điều Khiển Motor Cổng Lùa YH (Chuẩn Kỹ Thuật)

1) Nguồn cấp

• AC220V

• Dây nóng – dây nguội đúng cực

• Nên thêm CB chống giật để bảo vệ

2) Motor

• Dây chạy tới

• Dây chạy lùi

• Dây chung

• Tụ đề nối theo sơ đồ mạch

3) Cảm biến an toàn

• Đấu vào chân SENSOR IN/OUT

• Test đảo chiều trước khi bàn giao

4) Đèn báo & còi

Cho phép báo tình trạng cửa (đang đóng / đang mở).

5) Remote

• Nhấn nút LEARN

• Giữ nút remote 2 giây

• Lưu tối đa 30 remote

Khi Nào Bạn Nên Thay Mạch Điều Khiển Motor Cổng Lùa YH?

• Motor chạy lúc được lúc không

• Mạch bị nổ tụ

• Cháy relay

• Không nhận hành trình

• Remote không vào mã

• Mạch bị oxy hóa (thấm nước)

• Cổng chạy sai hướng

Nếu gặp 1 trong các tình trạng này → nên thay mạch mới để đảm bảo an toàn.

Minh Nghĩa Door Hỗ Trợ Những Gì Cho Khách Mua Mạch YH?

• Tư vấn chọn đúng công suất mạch

• Test mạch tại cửa hàng

• Hỗ trợ kỹ thuật qua Zalo – video call

• Có thợ đến tận nơi lắp

• Xuất VAT đầy đủ cho nhà thầu – dự án

Liên Hệ Tư Vấn – Báo Giá Mạch Điều Khiển Motor Cổng Lùa YH Đài Loan

Minh Nghĩa Door – Cổng Tự Động & Motor Chính Hãng
Website: https://minhnghiadoor.com
Hotline kỹ thuật & báo giá: 0908 648 645
Địa chỉ showroom: 917 Tỉnh lộ 43 – Tam Bình – TP.HCM
